Как поменять двигатель на погрузчике и не попасть на простой: разбор на примере SIDA SD4BM70

Введение: анатомия простоя и почему время — это деньги

Для любого владельца спецтехники в России, будь то крупная строительная компания или частный предприниматель, выход машины из строя — это всегда стресс. Фронтальный погрузчик, который должен работать в карьере или на складе, внезапно встал. Каждый час простоя превращается в прямые финансовые потери. Срываются сроки отгрузки, водитель сидит без работы, а заказчики начинают нервничать.

В условиях жесткой эксплуатации техника испытывает колоссальные нагрузки. Пыль, грязь, перепады температур и не всегда качественное топливо делают свое дело. Рано или поздно перед каждым механиком встает вопрос: ремонтировать старый агрегат или ставить новый? Из-за изменения цен на запчасти и услуги сервисов.

Многие по привычке думают, что капитальный ремонт обойдется дешевле. Но если посчитать стоимость простоя, оплату труда мотористов и риск повторной поломки через месяц, математика меняется. Часто покупка нового узла в сборе оказывается выгоднее и быстрее. Особенно это касается популярных китайских моделей, запчасти на которые всегда есть в наличии.

В этой статье мы подробно разберем, как поменять двигатель на погрузчике своими руками или силами сервисной службы. Мы пройдем весь путь: от диагностики проблемы до первого запуска нового сердца вашей машины. В качестве примера возьмем надежный и распространенный дизель SIDA SD4BM70.

Диагностика: 5 признаков, что двигатель пора снимать

Прежде чем браться за гаечные ключи и искать таль, нужно убедиться в диагнозе. Не всегда проблема кроется глубоко внутри. Иногда достаточно заменить фильтры или отрегулировать клапана. Но есть симптомы, которые кричат о том, что время мелкого ремонта прошло.

Опытные механики выделяют пять основных признаков, указывающих на необходимость серьезного вмешательства. Если вы заметили хотя бы один из них, стоит задуматься о демонтаже агрегата. Игнорирование этих сигналов может привести к тому, что в один «прекрасный» день шатун просто пробьет блок цилиндров.

Критическое падение компрессии

Когда мотор перестает тянуть, а запуск в холодную погоду превращается в лотерею, первым делом замеряют компрессию. Для дизельных двигателей типа SIDA нормальные показатели лежат в диапазоне 28-32 бар. Если манометр показывает меньше 20 бар, это приговор поршневой группе.

Изменение цвета выхлопа

Дым из трубы — отличный индикатор здоровья машины. Сизый дым говорит о том, что масло попадает в камеру сгорания — изношены кольца или направляющие клапанов. Черный дым сигнализирует о проблемах с топливной аппаратурой или нехватке воздуха. Белый густой дым на горячем моторе — верный признак попадания антифриза в цилиндры через пробитую прокладку или трещину в ГБЦ.

Посторонние стуки и шумы

Глухой металлический стук в нижней части блока, усиливающийся под нагрузкой, обычно означает износ коренных или шатунных вкладышей. Это один из самых опасных симптомов. Если продолжить эксплуатацию, коленвал может заклинить в любой момент. Звонкий цокот в верхней части чаще связан с механизмом газораспределения.

Падение давления масла

Если контрольная лампа давления масла моргает на холостых оборотах или горит постоянно, глушите машину немедленно. Износ масляного насоса или вкладышей приводит к масляному голоданию. Без смазки пары трения разрушаются за считанные минуты.

Эмульсия в поддоне или радиаторе

Смешивание масла и охлаждающей жидкости превращает смазку в бесполезную жижу, похожую на майонез. Это убивает не только двигатель, но и систему охлаждения, забивая каналы. Промывка такой системы — трудоемкий и дорогой процесс.

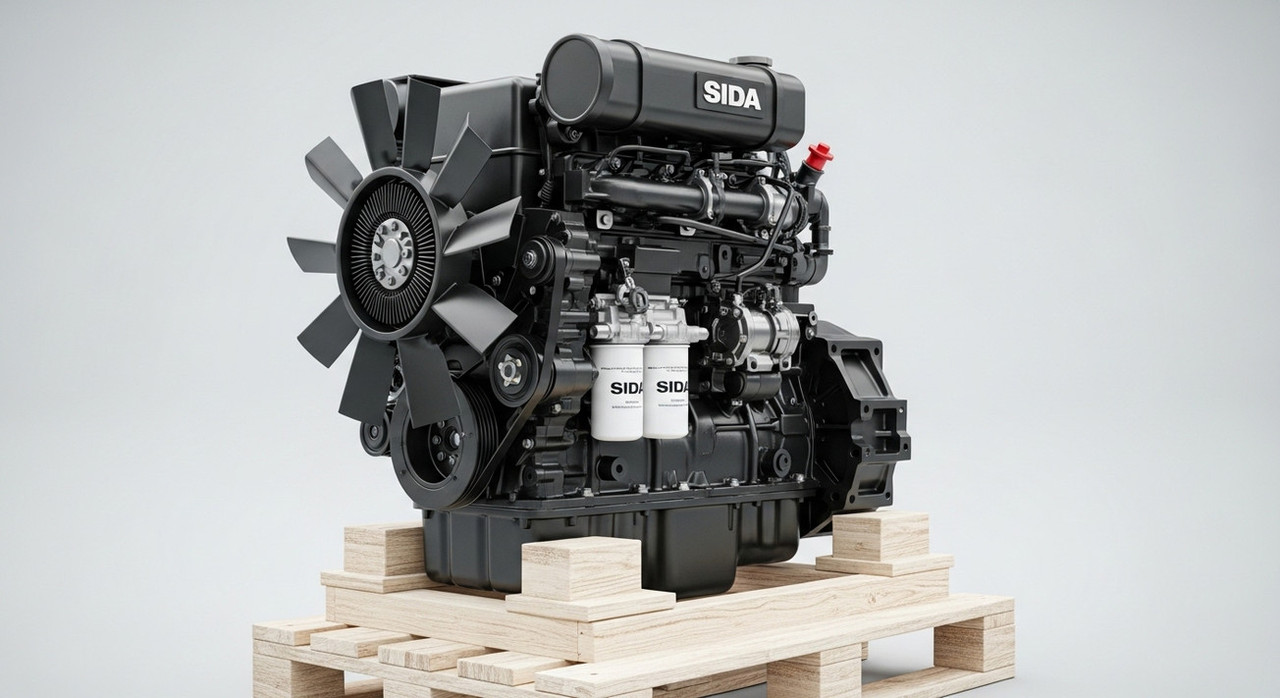

Двигатель SIDA SD4BM70: техническое досье и применимость

Китайская спецтехника завоевала рынок благодаря своей простоте и ремонтопригодности. Одним из самых удачных моторов в сегменте 3-тонных погрузчиков считается SIDA SD4BM70. Это классический рядный четырехцилиндровый дизель, который славится своей неприхотливостью.

Прежде чем приступать к замене, важно понимать, с чем мы имеем дело. Знание параметров поможет избежать ошибок при стыковке с трансмиссией и подключении навесного оборудования. Этот агрегат устанавливается на широкий спектр техники, включая бренды Molot, NEO, Fukai, Yugong и Boulder.

Ниже представлены основные характеристики и применение двигателя SIDA SD4BM70, которые помогут вам убедиться в правильности выбора. Обратите внимание на показатели мощности и крутящего момента — они должны соответствовать заводским требованиям вашего погрузчика.

Основные параметры SIDA SD4BM70

Параметр	Значение
Тип двигателя	Дизельный, 4-х цилиндровый, рядный, водяного охлаждения
Мощность	70–76 кВт (95–103 л.с.) в зависимости от настройки ТНВД
Рабочий объем	Около 4 литров
Номинальные обороты	2400 об/мин
Вес (сухой)	~340 кг
Экологический класс	Евро-2 (отсутствие сложной электроники и мочевины)
Система впуска	Турбонаддув (опционально с интеркулером)

Почему именно этот мотор так популярен? Все просто: он лишен избыточной электроники, которая часто глючит в наши морозы. Механический ТНВД переваривает даже не самое качественное топливо, а чугунный блок цилиндров обеспечивает высокую жесткость конструкции. Для российских условий эксплуатации это «золотой стандарт».

Важный момент: Двигатели серии SD4BM70 могут иметь разные модификации по креплению картера маховика (колокола). Перед покупкой нового агрегата обязательно сверьте размеры посадочного места и количество болтов крепления к гидротрансформатору вашей коробки передач.

Многие владельцы, столкнувшись с поломкой старого мотора другой марки (например, Yuchai или Weichai ранних серий), решают установить именно SIDA. Это разумное решение, так как унификация креплений на китайских погрузчиках позволяет производить такие замены с минимальными переделками.

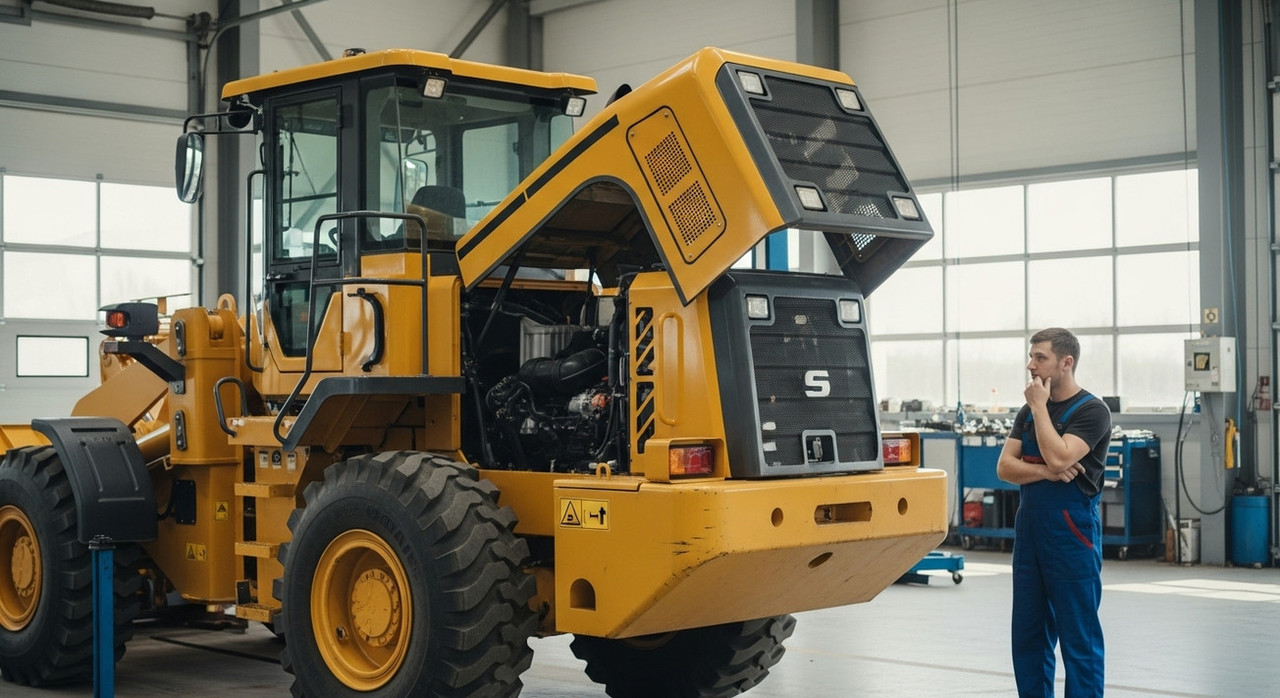

Подготовка к демонтажу: профессиональный подход

Замена двигателя — это хирургическая операция для вашей спецтехники. Как и в хирургии, успех на 90% зависит от подготовки. Если вы решите просто «скинуть болты» на грязной площадке без нужного инструмента, процесс может затянуться на неделю, а новый агрегат рискует получить повреждения еще до первого запуска.

Правильная организация рабочего места — это не бюрократия, а способ сэкономить время и нервы. В идеале процедуру нужно проводить в теплом боксе с кран-балкой. Но мы понимаем российские реалии: часто ремонт происходит «в поле» или в неотапливаемом ангаре. Даже в таких условиях можно работать качественно, если следовать чек-листу.

Необходимый инструментарий

Забудьте про один разводной ключ на все случаи жизни. Для работы с двигателем SIDA и навесным оборудованием китайского погрузчика вам понадобится конкретный набор. Убедитесь, что у вас под рукой есть:

• Набор головок и рожковых ключей: основные размеры — 13, 16, 17, 19, 22 и 24 мм. Китайские производители любят метрическую систему, но иногда встречаются нестандартные гайки.
• Грузоподъемное оборудование: таль, кран-манипулятор или вилочный погрузчик с грузоподъемностью стрелы не менее 500 кг. Вес двигателя в сборе — около 340 кг.
• Динамометрический ключ: обязательный инструмент для финальной затяжки. Тянуть болты «на глаз» при установке маховика или подушек — верный путь к вибрации и обрыву крепежа.
• Емкости для слива жидкостей: подготовьте ведра или канистры общим объемом не менее 40 литров (масло, антифриз, остатки солярки).
• Маркер и малярный скотч: для маркировки проводов и шлангов. Это сэкономит часы при сборке.

Техника безопасности и экология

Перед началом работ отключите массу аккумулятора. Случайное замыкание стартерного провода на корпус может привести к пожару, который уничтожит погрузчик быстрее, чем вы успеете добежать до огнетушителя. Также зафиксируйте стрелу погрузчика в безопасном положении или опустите ковш на землю.

Слейте все технические жидкости. Антифриз и отработанное масло нельзя выливать на землю — это не только вредит природе, но и грозит серьезными штрафами для юрлиц. Используйте герметичную тару. Кстати, осмотр слитого масла может многое сказать о причине поломки: наличие металлической стружки подтвердит диагноз износа вкладышей.

Пошаговый мануал: как поменять двигатель на погрузчике

Теперь переходим к самому главному. Мы разбили процесс на логические этапы. Следуйте инструкции, чтобы ничего не повредить и не забыть.

Шаг 1: демонтаж навесного оборудования и коммуникаций

Главное правило демонтажа: освободи пространство. Не пытайтесь вытащить двигатель, не сняв все, что мешает. Лучше потратить лишние 20 минут на снятие радиатора, чем пробить его соты, пытаясь маневрировать тяжелым блоком.

1. Система охлаждения: Снимите радиатор водяного охлаждения и масляный радиатор ГМП. Это откроет доступ к передней части мотора. Проверьте состояние патрубков: если резина дубовая или потрескалась, сразу заказывайте новые. Ставить старые шланги на новый мотор — плохая примета.
2. Воздушная система: Отсоедините корпус воздушного фильтра и патрубки интеркулера. Обязательно заткните впускной коллектор чистой ветошью, чтобы внутрь не попала грязь или гайки.
3. Топливная система и электрика: Отключите подачу и обратку топлива от ТНВД. Подпишите каждый электрический разъем: датчик температуры, давления масла, генератор, стартер. Используйте скотч и маркер. Через два дня вы уже не вспомните, какой провод куда шел.
4. Тросы и тяги: Отсоедините трос газа и тягу глушилки двигателя. Проверьте их ход — они не должны заедать.

Шаг 2: отсоединение от трансмиссии (ГМП)

Это самый ответственный этап. Двигатель соединен с гидромеханической коробкой передач через картер маховика (колокол). Здесь важно действовать аккуратно, чтобы не повредить гидротрансформатор и насос хода.

Сначала открутите болты крепления гидротрансформатора к приводной пластине (маховику). Доступ к ним обычно осуществляется через специальное смотровое окно в нижней или боковой части колокола. Вам придется проворачивать коленвал вручную за шкив, чтобы добраться до каждого болта. Не уроните их внутрь картера!

Совет специалиста: Если вы забудете открутить гидротрансформатор от маховика и начнете дергать двигатель, вы вырвете вал насоса или повредите сальник ГДТ. Это гарантированный ремонт коробки, который удвоит бюджет мероприятия.

После того как «бублик» (гидротрансформатор) освобожден, можно откручивать болты по периметру колокола, соединяющие двигатель и КПП. Оставьте пару болтов наживленными, чтобы агрегат не упал раньше времени.

Шаг 3: снятие двигателя с рамы

Когда мотор отсоединен от всех коммуникаций и трансмиссии, наступает момент подъема. Здесь важно правильно выбрать точки строповки. На двигателе SIDA SD4BM70 обычно есть заводские проушины (рымы) — одна спереди в районе термостата, вторая сзади на ГБЦ. Используйте только их.

Подведите крюк тали или стрелу манипулятора так, чтобы трос был строго вертикально над центром тяжести агрегата. Слегка натяните стропы, но не отрывайте двигатель от подушек. Теперь можно откручивать болты крепления опор двигателя к раме погрузчика.

Начинайте плавно поднимать агрегат. Следите за зазором между картером маховика и корпусом ГМП. Двигатель должен выходить ровно, без перекосов. Если он упирается или не идет, проверьте еще раз: возможно, вы забыли открутить какой-то провод массы или патрубок печки. Как только направляющие штифты выйдут из зацепления, отведите мотор в сторону и опустите на подготовленный поддон или деревянный брус.

Шаг 4: подготовка посадочного места

Старый агрегат снят, но ставить новый пока рано. Посадочное место требует тщательной ревизии. Грязь, масло и песок, скопившиеся на раме за годы работы, нужно убрать. Используйте мойку высокого давления или жесткие щетки с растворителем.

Критически важно проверить состояние подушек (опор) двигателя. Резина со временем дубеет, трескается и проседает. Если поставить новый мотор на убитые подушки, вибрация уничтожит крепления навесного оборудования и радиатор за пару месяцев. Не экономьте на этом — цена комплекта подушек несопоставима со стоимостью повторного ремонта.

Технические «грабли»: тонкости стыковки SIDA SD4BM70

Даже если вы купили «родной» двигатель, процесс установки может преподнести сюрпризы. Китайские производители спецтехники часто вносят изменения в конструкцию без уведомления дилеров. Вот основные проблемы, с которыми сталкиваются механики при монтаже, и способы их решения.

Проблема 1: несовпадение «колокола»

Самая частая головная боль — разная сверловка на картере маховика (колоколе). Вы подносите новый двигатель к коробке, а болты не попадают в отверстия. Или диаметр центровочного бурта отличается на пару миллиметров. Это происходит, если на вашем погрузчике стоял мотор старой модификации, а новый пришел стандарта SAE 3 или SAE 4.

Решение: В идеале нужно переставить картер маховика со старого двигателя на новый. Это несложная операция, но она требует замены прокладки. Если старый колокол треснул или не подходит, придется заказывать переходную плиту или искать нужный картер у поставщика.

Проблема 2: демпферная пластина и маховик

Демпферная пластина (drive plate) — это упругий элемент, который передает крутящий момент от двигателя к гидротрансформатору и гасит крутильные колебания. Часто при поломке двигателя она тоже страдает: пружины проседают, появляются трещины вокруг болтовых отверстий.

Сравнение действий при дефектовке узла сцепления

Состояние детали	Действие механика	Риск при игнорировании
Трещины на лепестках пластины	Замена на новую (строго оригинал)	Обрыв пластины на ходу, разрушение корпуса ГМП
Выработка венца маховика	Переворот венца или замена	Отказ стартера, невозможность запуска
Люфт пружин демпфера	Замена пластины	Вибрация, шум, быстрый износ шлицов вала КПП

Никогда не ставьте старую демпферную пластину на новый двигатель, если есть малейшие сомнения в её целостности. Сэкономив 5-10 тысяч рублей, вы рискуете снова снимать мотор через неделю.

Проблема 3: центровка агрегата

После того как двигатель и коробка состыкованы, важно проверить их соосность относительно рамы. Если двигатель стоит с перекосом (одна подушка выше другой), карданные валы будут работать под неправильными углами. Это приведет к вибрации на ходу и быстрому износу крестовин.

Используйте регулировочные шайбы под лапами двигателя, чтобы выставить горизонт. Проверяйте положение по фланцам карданов — они должны быть параллельны ответным фланцам мостов.

Монтаж и пусконаладка нового SIDA SD4BM70

Итак, двигатель установлен на подушки, болты «колокола» затянуты с нужным моментом, а демпферная пластина надежно соединена с гидротрансформатором. Казалось бы, можно поворачивать ключ. Но спешка на этом этапе — главный враг долговечности.

Процесс сборки навесного оборудования должен проходить в обратном порядке, но с обязательной заменой всех расходников. Установите новые медные шайбы на топливные трубки. Замените ремни генератора и вентилятора, даже если старые выглядят «еще ничего». Очистите радиаторы от пуха и грязи перед установкой — двигатель скажет вам спасибо.

Заправка систем и удаление воздуха

Новый двигатель приходит с завода «сухим» (или с небольшим количеством консервационной смазки). Поэтому первым делом нужно залить качественное моторное масло. Для SIDA SD4BM70 рекомендуются полусинтетические масла вязкостью 10W-40 (для умеренного климата) или 5W-40 (для северных регионов). Объем картера — около 10-12 литров, но всегда проверяйте уровень по щупу.

Залейте антифриз. Не используйте воду, даже летом! Вода вызывает коррозию гильз и помпы. Откройте кран печки, чтобы выгнать воздушную пробку из системы отопления кабины. Заливайте жидкость медленно, давая воздуху выходить.

Самый сложный момент для дизеля — первый запуск после засушивания топливной системы. ТНВД и форсунки полны воздуха. Если просто крутить стартером, вы посадите аккумуляторы, но мотор не заведется.

1. Прокачайте систему ручной помпой низкого давления (подкачкой) до тех пор, пока кнопка не станет твердой.
2. Ослабьте гайки на трубках высокого давления у форсунок.
3. Покрутите стартером (не более 10 секунд за раз), пока из-под гаек не брызнет чистое топливо без пузырьков.
4. Затяните гайки и пробуйте запускать.

Обкатка: первые 50 моточасов

Новый двигатель требует бережного отношения в период приработки деталей. Первые 50 часов работы — это режим обкатки. В это время категорически запрещается:

• Давать полную нагрузку (работа в карьере на пределе, подъем максимального веса).
• Держать двигатель на высоких оборотах длительное время.
• Допускать перегрев выше 90 градусов.

После завершения обкатки обязательно смените масло и масляный фильтр. В нем соберется вся микроскопическая стружка и продукты притирки пар трения. Также протяните болты ГБЦ (если это предусмотрено регламентом) и проверьте зазоры клапанов.

FAQ: ответы на частые вопросы механиков

В процессе работы у наших клиентов часто возникают однотипные вопросы. Мы собрали самые популярные из них, чтобы сэкономить ваше время на поиске информации.

Какая компрессия считается нормой для SIDA SD4BM70?

Для нового или исправного двигателя нормальным показателем является 28-32 бар. Разброс по цилиндрам не должен превышать 2-3 бар. Если компрессия упала ниже 20 бар, зимой такой погрузчик завести будет практически невозможно без предпускового подогревателя.

Можно ли поставить SIDA вместо японского двигателя (Isuzu, Yanmar)?

Теоретически да, и многие так делают из-за дороговизны японских запчастей. Но это требует серьезных переделок. Вам придется изготавливать переходную плиту под колокол КПП, переваривать опоры на раме и адаптировать проводку. Экономически это оправдано только в том случае, если японский мотор не подлежит восстановлению, а бюджет на ремонт ограничен.

Что делать, если рвет демпферную пластину после замены мотора?

Это классический признак несоосности двигателя и коробки передач. Проверьте состояние подушек крепления двигателя и КПП. Возможно, одна из них просела, и агрегат стоит с перекосом. Также причиной может быть биение маховика или кривой корпус гидротрансформатора. Проверьте биение индикатором часового типа.

Нужно ли регулировать клапана на новом двигателе?

Заводская регулировка обычно достаточно точная, но проверка никогда не помешает. Рекомендуемые зазоры для холодного двигателя: впуск — 0.30-0.35 мм, выпуск — 0.40-0.45 мм. Обязательно проверьте зазоры после первых 50 моточасов обкатки, так как детали ГРМ могут немного «усесться».

Логистика и хранение: как не купить кота в мешке

Для бизнеса вопрос поставки запчастей так же важен, как и сам процесс ремонта. В 2026 году рынок переполнен предложениями, но не все поставщики одинаково надежны. Покупая двигатель, вы платите не только за металл, но и за гарантию того, что он доедет до вас целым.

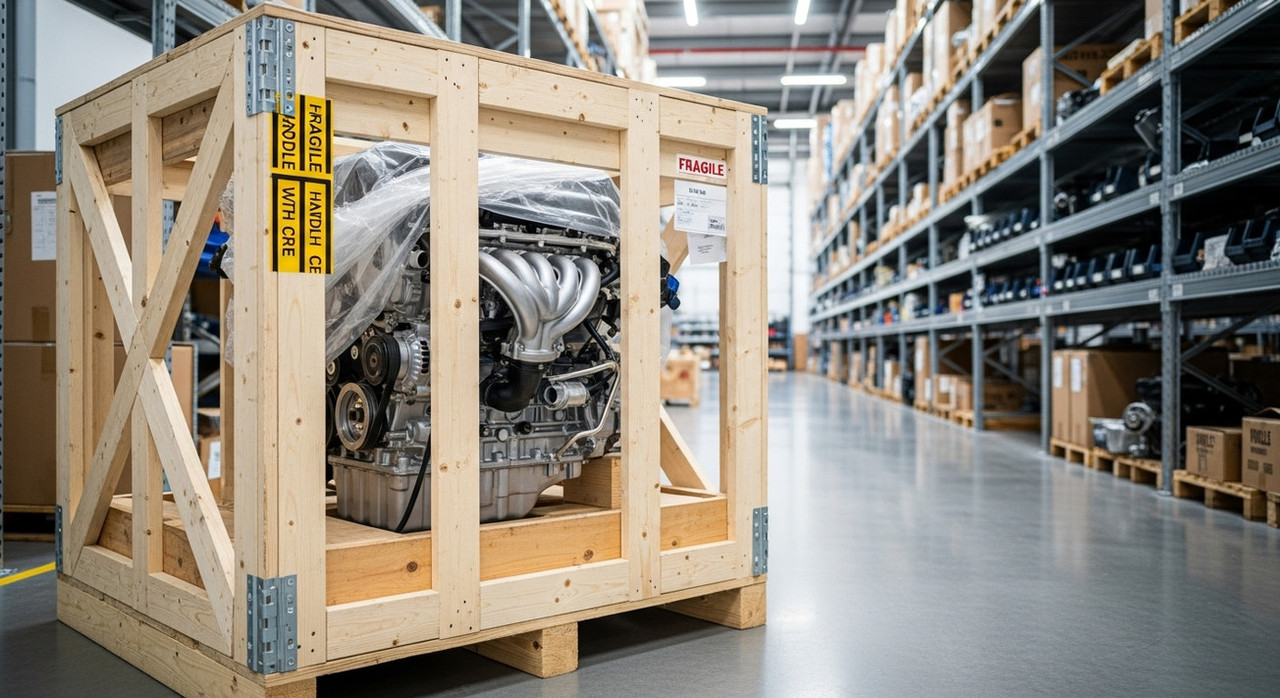

При транспортировке тяжелых агрегатов (300+ кг) критически важна правильная упаковка. Двигатель должен быть закреплен на жестком деревянном поддоне и обрешечен. Если вам предлагают отправить мотор «навалом» или просто обмотанным пленкой — отказывайтесь. Риск повреждения поддона картера, генератора или трубок ТНВД при перегрузке на терминалах транспортных компаний близок к 100%.

Если вы закупаете агрегаты впрок (например, для удаленного участка добычи), позаботьтесь об условиях хранения. Дизель не любит сырости. Даже если он законсервирован, высокая влажность приведет к коррозии гильз изнутри через открытые клапана. Храните двигатели в сухом, проветриваемом помещении на поддонах, вдали от химикатов и прямых осадков.

На что смотреть при приемке груза?

• Целостность обрешетки: сломанные доски могут указывать на удар или падение груза.
• Сухость блока: масляные подтеки на новом моторе недопустимы (кроме следов консервационной смазки).
• Наличие заглушек: все отверстия (впуск, выпуск, тосол) должны быть закрыты пластиковыми пробками или скотчем, чтобы внутрь не попал мусор.
• Комплектация: сверьте наличие навесного оборудования (стартер, генератор, помпа) с описью в накладной.

Заключение: планирование — залог успеха

Замена двигателя на фронтальном погрузчике — это серьезная инвестиция, которая при грамотном подходе окупается за один сезон бесперебойной работы. Мы разобрали все этапы этого процесса: от диагностики и выбора агрегата SIDA SD4BM70 до тонкостей монтажа и обкатки.

Главный вывод, который стоит сделать: скупой платит дважды. Попытка сэкономить на инструментах, прокладке «колокола» или качестве масла может привести к повторному ремонту уже через месяц. Используйте качественные запчасти, соблюдайте чистоту при сборке и не пренебрегайте инструкциями завода-изготовителя.

Помните, что спецтехника кормит вас только тогда, когда она работает. Любой простой из-за «кривой» установки или бракованной запчасти бьет по карману сильнее, чем цена самого двигателя. Подходите к ремонту ответственно, и ваша машина отработает каждый вложенный рубль.

По мнению специалистов компании СПК-Импорт, своевременное обслуживание и использование проверенных агрегатов позволяют продлить жизнь китайской спецтехники до 10-15 лет даже в суровых российских условиях. Удачи в ремонте и легких запусков!
